Isolierte Cuprum Doppelrohre
| Art. Nr. | Typ | Name | Parameter | Verpackung |
| 800 100 001 | Isolierte Cuprum Doppelrohre | DUAL LINE | 1/4-1/2 x0,8mm | Länge 25m |
| Länge 50m | ||||
| 800 100 002 | Isolierte Cuprum Doppelrohre | DUAL LINE | 1/4-3/8 x0,8mm | Länge 25m |
| Länge 50m | ||||
| 802 100 007 | Isolierte Cuprum Doppelrohre | SOLO LINE | 1/4 (6,35) | Länge 25m |
| x0,8mm | Länge 50m | |||
| 800 100 003 | Isolierte Cuprum Doppelrohre | SOLO LINE | 3/8 (9,52) | Länge 25m |
| x0,8mm | Länge 50m | |||
| 800 100 004 | Isolierte Cuprum Doppelrohre | SOLO LINE | 1/2 (12,70) | Länge 25m |
| x0,8mm | Länge 50m | |||
| 800 100 005 | Isolierte Cuprum Doppelrohre | SOLO LINE | 5/8 (15,88) | Länge 25m |
| x1,0mm | Länge 50m | |||
| 801 100 006 | Isolierte Cuprum Doppelrohre | SOLO LINE | 3/4 (19,05) | Länge 25m |
| x1,0mm | Länge 50m |
Spiro Rohre und Formteile
Spiro Rohre
Wir verkaufen verschiedene Durchmesser von Spiro-Rohren und Formstucke gemäß der Zeichnungsdokumentation.
Luftkanalprofilen
Die Luftkanalprofile liefern wir in mehrere Systeme KF,S,Plus,PREMIUM die Profile 20 und 30 EVENTUEL 40 werden in Längen von 5 m und Volumen von 500 m gelagert.
Profil 20 – verzinktes Blech mit einer Dicke von 0,60 mm
| Art. Nummer | Typ |
| 301 010 500 | verzinkt |
Profil 30 – verzinktes Blech 0,70 mm dick
| Art. Nummer | Typ |
| 301 020 500 | verzinkt |
Montagewinkel
JD 20/3
| Art. Nummer | Typ | Karton |
| 302 010 019 | verzinkt | 500 Stück |
| 30 201 0341 | Edelstahl | 100 Stück |
| 302 010 070 | Aluminium | 100 Stück |
JD 20/3L
| Art. Nummer | Typ | Karton |
| 302 220 016 | verzinkt | 500 Stück |
| 302 220 040 | Edelstahl | 100 Stück |
JD 30/4
| Art. Nummer | Typ | Karton |
| 302 070 020 | verzinkt | 250 Stück |
| 302 550 015 | Edelstahl | 50 Stück |
| 302 050 070 | Aluminium | 50 Stück |
Typ 20SH
| Art. Nummer | Material | Karton |
| 400 100 020 | verzinkt | 300 Stück |
Typ 20LSH
| Art. Nummer | Material | Karton |
| 400 100 021 | verzinkt | 300 Stück |
Typ 30SH
| Art. Nummer | Material | Karton |
| 400 100 030 | verzinkt | 300 Stück |
Wetterschutzgitter-Selbstbausatz

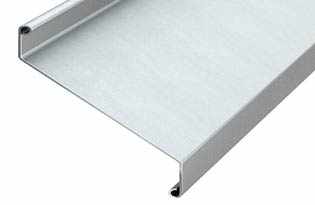

Profil der Lamelle, in 5m Länge gelagert. Volumen von 250, 500, 1000m
| Art. Nummer | Material |
| 304 030 010 | verzinktes Blech |
| 304 030 040 | Edelstahl |
| 304 030 070 | Aluminium |
Rahmenprofil, in 5m Länge gelagert. Bündel von 100m:
Mit Formteilen zur Befestigung des Lamellenprofils mit selbstschneidenden Schrauben oder mit unserer Metallöffnung.
| Art. Nummer | Material |
| 304 040 010 | verzinktes Blech |
| 304 040 040 | Edelstahl |
| 304 040 070 | Aluminium |
Eckwinkel:
Verpackung / Karton: 250
| Art. Nummer | Material |
| 304 050 010 | verzinktes Blech |
| 304 050 040 | Edelstahl |
| 304 050 070 | Aluminium |
Lamellenaufnahme für Wetterschutzgitter
| Art. Nummer | Bezeichnung | Material | Länge |
| 304 040 020 | Aufnahme (40 mm) | verzinkt | 2.500 mm |
Punktschweißgitter auf Rolle
| Art. Nr. | Description | Material | Abmessung | Breite | VE |
| 304 100 010 | Punktschweißgitter 12,7 | verzinkt | 12,7 x 12,7 x 1,05 mm | 1.020 mm | 25 m |
| 304 110 010 | Punktschweißgitter 16 | verzinkt | 16 x 16 x 1,20 mm | 1.020 mm | 25 m |
| 304 120 010 | Punktschweißgitter 19 | verzinkt | 19 x 19 x 1,45 mm | 1.010 mm | 25 m |
Tragschienen / Montageschienen

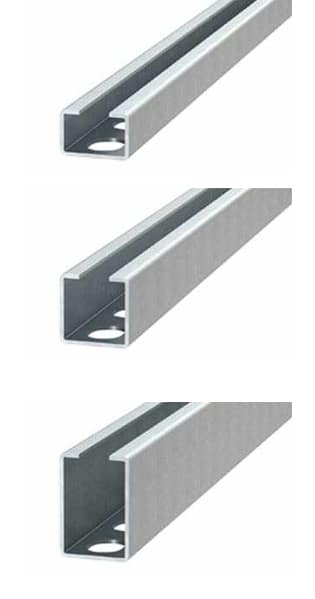

Montageprofil
Es wird in Klimaanlagen für den Einbau von Luftkanälen, für Heizung, Gas, Wasser und dergleichen verwendet. Sie werden beispielsweise durch Gewindezähne befestigt, die mittels der Düsen an der Wand befestigt sind. Unsere Firma hat maximal 6 Meter Montageschiene.
| Art. Nummer | Typ | Länge |
| 305 020 010 | HT 20×30/ Dicke 1,75mm | standart 5-6m |
| 305 050 010 | HT 30×30/ Dicke 1,75mm | standart 5-6m |
| 305 080 010 | HT 45×30/ Dicke 1,75mm | standart 5-6m |
Wand- Halter kombi
Horizontal und vertikal Wanhalter kompatiebl fur alle unsere Trageschienen.
Es handelt sich um ein Befestigungselement, mit dem die Montageschiene mit einer Schraube und einer Mutter horizontal oder vertikal befestigt werden kann.Dieses Merkmal erweitert die Vielseitigkeit der Montageschienen erheblich. Berücksichtigung der Anforderungen von Pipelines, die in unterschiedlichen Höhen und auf verschiedenen Routen verlegt werden.
Aus diesem Grund ist eine Wandhalterung sehr vorteilhaft.Kompatibel mit allen von uns gelieferten Montageprofilen HT20, HT30, HT45.
| Art. Nummer | die Dicke des Materials |
| 405 080 010 | 3mm |
Dämmgummi
Dämpfungsgummi dient zum Unterdrücken oder Verringern der Aussparungen und Stöße, die sich beispielsweise aus dem Betrieb eines Lüftungsaggregats oder einer anderen Vorrichtung ergeben. Es schützt auch vor Beschädigung der Oberfläche oder des Luftkanals. Es ist vielseitig für alle Arten von Montageschienen. Der Dämpfungsgummi gleitet auf die Tragschiene. Es hat eine sehr einfache Installation.
| Art. Nummer |
| 305 110 000 |

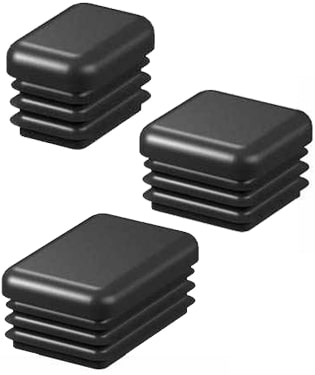

Schutzkappe für Tragschienenprofile
Schutzkappe für Tragschienenprofile soll die Öffnung am Ende der Tragschiene abschließen. Es besteht aus Kunststoff und ist zum Schutz von Monteuren oder Personen im Allgemeinen vor Verletzungen erforderlich, da die Kanten der Montageschienen sehr scharf sind und Verletzungsgefahr besteht. Zuschnitte sind in 100 Stück verpackt.
Stopper sind für Abmessungen T20,T30,T45
| Art. Nummer | Typ |
| 305 210 000 | T 20, 20mmx30mm |
| 305 220 000 | T 30, 30mmx30mm |
| 305 230 000 | T 45, 45mmx30mm |
Runde gepresste Flanschen
Die Runde Flanschen dienen zum Anschluss des Umluftkanals oder zum Verbinden anderer kreisförmiger Komponenten. (Dämpfer, Verlängerungen, Klappen usw.).
- Runde Flansche verzinkt
- Runde Flansche titanverzinkt
- Runde Flansche Kupfer
- Runde Flansche Edelstahl
| Art. Nummer | Durchschnitt |
| 500 100 080 | 80 |
| 500 100 100 | 100 |
| 500 100 110 | 110 |
| 500 100 125 | 125 |
| 500 100 140 | 140 |
| 500 100 150 | 150 |
| 500 100 160 | 160 |
| 500 100 180 | 180 |
| 500 100 200 | 200 |
| 500 100 225 | 225 |
| 500 100 250 | 250 |
| 500 100 280 | 280 |
| 500 100 315 | 315 |
| 500 100 355 | 355 |
| 500 100 400 | 400 |
Klappen-versteller
Die Klappen sind so ausgelegt, dass sie den Luftstrom in einem kreisförmigen oder quadratischen Luftkanal Leitung schließen oder regulieren.
Klap 1
Ankerhebel, Gewindebolzen, Flügelmutter, Federbolzen. Für Luftkanäle bis zu einem Durchmesser von 200 mm.
| Art. Nummer |
| 307 010 010 |
Klap 2
Achse 12 mm, Drehhebel, eine runde und eckige Bolzenplatte, Spannbolzen und Dichtung. Für Luftkanäle bis zu einem Durchmesser von 650 mm.
| Art. Nummer |
| 307 020 010 |
Klap 3
Achse 12 mm, Drehhebel, eine runde und eckige Bolzenplatte, Spannbolzen und Dichtung. Für Luftkanäle bis zu einem Durchmesser von 850 mm.
| Art. Nummer |
| 307 020 010 |
Klap 4
Stellhebel , Bolzen, Federbolzen. Für Luftkanäle bis zu einem Durchmesser von 250 mm.
| Art. Nummer |
| 307 040 010 |
Klap 5
Stellhebel, Bolzen, Federbolzen. Für Luftkanäle bis zu einem Durchmesser von 500 mm und 250 mm.
| Art. Nummer |
| 307 050 010 |
Klap 6
Das Original-Klappenventil -DEC, universell einsetzbar für runde und viereckige Kanäle. Für Luftkanäle bis zu einem Durchmesser von 650 mm.
| Art. Nummer |
| 307 060 010 |
Plast Klappen- versteller
Steuerung von Drosselklappen und Drosselklappen für kreisförmige RohrleitungenDie Kunststoffsteuerung korrodiert nicht und ermöglicht eine einfache Montage durch Nieten oder direktes Aufschrauben auf die Klappenschale. Die Welle ist frei gelagert und fest mit dem Steuerhebel verbunden. Material Nylon.
| Art. Nummer |
| 400 150 100 |
Metal Klappen-versteller DURO DYNE SRST1
Original kanadische Version eines hochwertigen Treibers mit Quadrat.
| Art. Nummer |
| 400 150 101 |
Elastische Verbindung alle Sorten

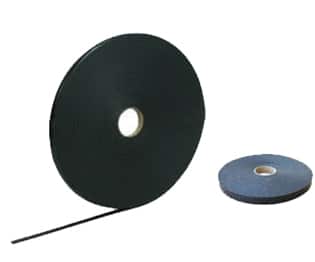

Dichtungsband (vitolen)
Sie kann beispielsweise zum Isolieren von Löchern oder zum Verbinden des Luftkanals (Dichtungen) als Dichtung verwendet werden. Das Dichtungsband (Vitolen) wird vollflächig auf den Flansch geklebt und anschließend werden die einzelnen Komponenten der Klimageräte miteinander verbunden. Dies dichtet die Verbindungsstelle zwischen den Rohrteilen ab. Das Band wird danach verpackt20 Meter auf einer Rolle.
Abmessungen:
| Art. Nummer | Typ |
| 405 100 000 | 9X4mm |
| 405 100 001 | 9X6mm |
Aluminiumband. selbstklebendes ALU TAPE
Es wird verwendet, wenn Luftkanäle als Reparaturband oder als Verbindungsband installiert werden. Verhindert das Eindringen von Feuchtigkeit. Das Aluminiumband wird in drei verschiedenen Größen (Breiten), 50 mm, 75 mm, 100 mm, verkauft. Sie haben alle die gleiche Länge von 50 m.
Merkmale:
- Gesamtstärke: 0,075 mm
- Kleber: Acryl
- Temperaturbereich: -30 ° C +120 ° C
- Klebefestigkeit: 20 N / 25 mm
- Zugfestigkeit: 37,5 N / 25 mm
| Art. Nummer | Typ |
| 400 200 100 | 50/50, 30 µm (Aluminiumbeschichtung) |
| 400 200 101 | 75/50, 30 Mikron |
| 400 200 102 | 100/50, 30 Mikron |
Elastische Verbindung – Polyester/PVC
Polyester-Gewebe mit PVC-Beschichtung und beidseitiger Stahleinfassung.
- Gewebefarbe: grau
- Normal entflammbar: DIN 4102 – B2
- Für die Dichtheitsklasse C geeignet
- Temperaturbeständigkeit: -30°C bis +70°C
| Art. Nummer | Bezeichnung | Gestreckte Breite | Einfassung | VE | Palette |
| 309 022 010 | EV 35/40/35 | 110 mm | verzinkt | 25 m | 1.400 m |
| 309 023 010 | EV 35/60/35 | 130 mm | verzinkt | 25 m | 1.400 m |
| 309 024 010 | EV 35/110/35 | 180 mm | verzinkt | 25 m | 1.000 m |
| 309 010 010 | EV 45/60/45* | 150 mm | verzinkt | 25 m | 1.400 m |
| 309 100 010 | EV 45/100/45 | 190 mm | verzinkt | 25 m | 1.200 m |
| 309 110 010 | EV 45/120/45 | 210 mm | verzinkt | 25 m | 800 m |
| 309 020 010 | EV 65/95/65* | 225 mm | verzinkt | 25 m | 700 m |
| 309 010 040 | EV 45/60/45 – V2A* | 150 mm | V2A | 25 m | 1.400 m |
| 309 100 040 | EV 45/100/45 – V2A | 190 mm | V2A | 25 m | 1.200 m |
Akryl
Einkomponentendichtmasse auf Acryldispersionsbasis und kann mit Farbe überzogen werden. Acryl ist ein einfach zu verwendender, elastischer Kunststoff-Dichtstoff mit sehr guter Haftung für den Innenbereich.
| Art. Nummer | Typ |
| 411 030 000 | graue Farbe 315 ml. |
Gebhardt plast
- Rohstoffbasis: Polyacryl-Dispersion
- Farbe: grau
- Lösemittel- und silikonfrei
- Frei von lackbenetzungsstörenden Substanzen
- Nahezu geruchsneutral
- Alterungs- und witterungsbeständig
- Gute Haftungseigenschaften
- Temperaturbeständigkeit: -20°C bis +80°C
- Als sehr gut desinfizierbar eingestuft
- Gemäß VDI 6022 geeignet
| Art. Nummer | Typ |
| auf Anfrage | klare Farbe |
| 311 030 010 | grau |

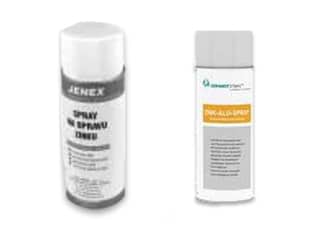

Zinkausbesserungsspray
Zur Oberflächenreparatur von Zinkschichten nach Bohren, Schneiden, Schweißen, Schleifen, Biegen. Kann auf jedem Stahlsubstrat verwendet werden. Schützt vor Korrosion. Erzeugt einen glatten, porenfreien Film, der Temperaturen bis + 300 ° C standhält. Lackierbar.
| Art. Nummer | Typ |
| 409 420 000 | Zinkanteil 99% glänzend |
| 409 420 001 | Zinkgehalt 99%matt |
| 309 420 010 | Univerzal |
Befestigungs und Verbindugs Material
Verbindungsmutter-Distanzmuffe
Es wird verwendet, um die Gewindestangen so zu verbinden, dass der Luftkanal in verschiedenen Räumen steckt. Sie sind insbesondere beim Ausfahren von Gewindestangen erforderlich, wenn mehr Platz über den Klimatisierungsleitungen benötigt wird.
- Paket 100 Stück
- Material: verzinkter Stahl
- Gewindedurchmesser: M6, M8, M10, M12
| Art. Nummer | Gewindedurchmesser |
| 400 250 100 | M6 |
| 400 250 101 | M8 |
| 400 250 102 | M10 |
| 400 250 103 | M12 |
Gewindestangenmit metrischem Gewinde M6, M8, M10, DIN975
Die Gewindestange dient zum Halten von Luftkanälen in verschiedenen Bereichen.
Material: Mindestfestigkeit aus verzinktem Stahl. 4.8
| Art. Nummer | Durchschnitt D(mm) | Länge (mm) |
| 414 110 010 | M6 | 1000 |
| 414 120 010 | M6 | 2000 |
| 314 130 010 | M8 | 1000 |
| 314 140 010 | M8 | 2000 |
| 414 140 011 | M8 | 3000 |
| 314 150 010 | M10 | 1000 |
| 314 160 010 | M10 | 2000 |
| 414 170 010 | M12 | 1000 |
| 414 180 010 | M12 | 2000 |
Unterlegscheibe
Verzinkt Aus verzinktem Stahl. Die Verkaufspackung enthält 100 Stück Unterlegscheiben. Es dient dazu, Schrauben und Muttern gegen Schraubverbindungen zu sichern, wenn Vibrationen möglich sind.
Varianten, die wir zum Verkauf anbietenUnterlegscheibe:
| Art. Nummer | Typ |
| 404 010 011 | M8 |
| 404 110 011 | M10 |
Beige Matten nach DIN 6975
Sie dienen als aktive Verriegelungselemente, die beim Anziehen von Schrauben oder Muttern mit ihren scharfen Kanten an der Oberfläche der Verbundmaterialien „erhitzt“ werden.Varianten von Lüftermatten.
Varianten, die wir zum Verkauf anbieten:
| Art. Nummer | Typ |
| 404 010 111 | M8 |
| 404 110 111 | M10 |

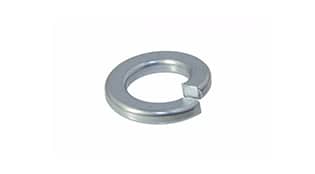

Federscheibe nach DIN 127
| Art. Nummer | Typ |
| 404 010 101 | A 8.4 |
| 404 110 101 | A 10.5 |
Großflächenwascher DIN 9021
Genannt Karosserie M8 und M10.M8
| Art. Nummer | Typ |
| 404 111 101 | M8 |
| 404 112 101 | M10 |

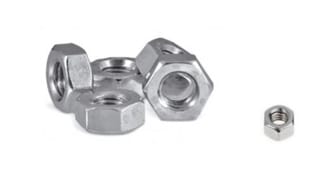

Verzinkte Muttern DIN 934
Zinknüsse dienen zum Beispiel das Scharnier an der Gewindestange befestigen und das Rohr in den Raum einbauen. Sie dienen ferner dazu, die einzelnen Teile der Klimatisierungsleitung zwischen sich zu verbinden.
| Art. Nummer | Typ | d(mm) | m(mm) | s(mm) |
| 404 020 000 | M8 | 8 | 5 | 13 |
| 404 120 000 | M10 | 10 | 5 | 17 |
Verzinkte Schrauben DIN 933
Sie können bei der Installation von Luftkanälen verwendet werden. Zum Verbinden einzelner Teile der Klimatisierungsleitung zwischen ihnen. Es wird auch verwendet, wenn Verstärkungen in großen Lüftungsgeräten installiert werden.
Metrisches Gewinde ist der weltweit am weitesten verbreitete Gewindetyp zum Verbinden von Schraubverbindungen. Der metrische Gewindestandard war einer der ersten internationalen Standards, der von ISO angenommen wurde. Das metrische Gewinde kann verwendet werden: Verwendet in Schrauben M8, M10, M6.
| Art. Nummer | Typ | L(mm) | k(mm) | s(mm) |
| 404 010 000 | M8 | 20 | 5 | 13 |
| 404 010 001 | M8 | 25 | 5 | 13 |
| 404 110 000 | M10 | 25 | 5 | 17 |

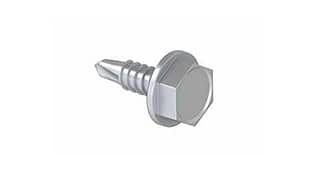

6-seitige Ausssensechskantschraube DIN 7504K, TEXX
Aus verzinktem Stahl. Die Schneidschraube hat eine Dicke von 4,2 mm und 4,8 mm. Es ist in 1000 Stück in einer Packung verpackt. Es wird beispielsweise verwendet, um Spirokupplungen mit Sppiro-Kupplungen fest zu halten und nicht zu lösen.
- Material: verzinkter Stahl
- Schraube: M4,2 a M4,8
- Paket: 1000 Stück
| Art. Nummer | d(mm) | L(mm) |
| 317 010 010 | 4,2 | 13 |
| 317 020 010 | 4,2 | 16 |
| 317 030 010 | 4,2 | 19 |
| 417 040 010 | 4,8 | 13 |
| 417 050 010 | 4,8 | 16 |
| 417 060 010 | 4,8 | 19 |
Blechschrauben TEXX mit Innenvierkant DIN 7504V
Zn TEXX.
- Material: verzinkter Stahl, Edelstahl
- Schraube: M 4,2 und M4,8
- Paket: 1000 Stück inclusiwe Halter
| Art. Nummer | d(mm) | L(mm) |
| 317 010 020 | 4,2 | 13 |
| 317 020 020 | 4,2 | 16 |
| 317 030 020 | 4,2 | 19 |
| 417 140 010 | 4,8 | 13 |
| 417 150 010 | 4,8 | 16 |
| 417 160 010 | 4,8 | 19 |
Selbstklebende Spikes
Sie dienen dazu, das Isoliermaterial auf der Oberfläche des Luftkanals zu halten. Es wird empfohlen, pro Quadratmeter 10-12 selbstklebende Griffe zu verwenden.
| Art. Nummer | Typ | Länge(mm) | d(mm) | A(mm) |
| 400 300 100 | 25 | 25 | 2,7 | 50 |
| 400 300 101 | 33 | 33 | 2,7 | 50 |
| 400 300 102 | 43 | 43 | 2,7 | 50 |
| 400 300 103 | 53 | 53 | 2,7 | 50 |
| 400 300 104 | 63 | 63 | 2,7 | 50 |
| 400 300 105 | 76 | 76 | 2,7 | 50 |
| 400 300 106 | 115 | 115 | 2,7 | 50 |
Teller kanalaussteifung
Zum Befestigen von Verstärkungen an Luftkanälen. Die Platte ist an der Außenseite eines kreisförmigen oder kreisförmigen Luftkanals installiert, insbesondere in großen (Dimensions-) Formen, in die ein Bolzen durch die Öffnung eingeführt wird, der dann in die Verstärkung geklemmt wird.
| Art. Nummer | Bezeichnung | Material |
| 313 070 030 | 6,5 mm | verzinkt |
| 313 070 010 | 8,5 mm | verzinkt |
| 313 070 020 | 10,5 mm | verzinkt |
| 313 070 040 | 6,5 mm – V2A | Edelstahl |
Verstärkungsrohr
Stahl verzinkt, in Länge von 6 m.
| Art. Nummer | Bezeichnung | Abmessung |
| 313 200 016 | 15 x 1,5 | 15 x 1,5 mm |
| 313 200 012 | 16 x 2,0 | 16 x 2,0 mm |
| 313 200 014 | 16 x 1,0 | 16 x 1,0 mm |
| 313 200 010 | 3/8″ | 17,2 x 2,35 mm |
| 313 200 040 | 14 x 2,0 – V2A | 14 x 2,0 mm |
| 313 200 140 | 15 x 1,5 – V2A | 15 x 1,5 mm |

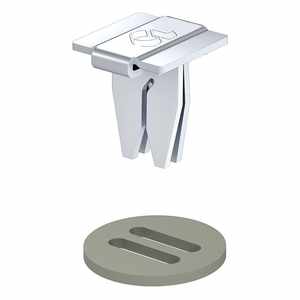

Blechduebel
Platten in Luftkanälen befestigen. Einfache und schnelle Reparatur durch Hammerschlag. Kein Schweißen, Nieten oder Biegen von Blechen. Verbesserte Seitenfestigkeit dank einer parallelen S-Blechschublade.
Mit einer abnehmbaren flexiblen Dichtscheibe. Korrosionsbeständig durch galvanische Verzinkung. Geeignet für unterschiedliche Blechstärken und Materialien. Auch zur Befestigung von Lamellenprofilen in Schutzgittern gegen Witterungseinflüsse.
| Art. Nummer | Typ | für Blechstärken |
| 306 035 010 | verzinkt – klein | 0,75 mm-0,90 mm |
| 306 050 010 | verzinkt – groß | 0,75 mm-1,20 mm |
| 306 010 013 | Edelstahl-V4A | 0,75 mm-1,20 mm |
Rohrschellen mit Gummi
Produkt für die sehr starke und zuverlässige Montage von Rundverteilern an Konstruktionen. Die Muffe ist zweiteilig, doppelt geschraubt, verzinkt, um den runden Luftkanal auf Höhe zu halten. Umlaufender Gummi dient dazu, die Vibration des kreisförmigen Rohres zu reduzieren. Auf einer Seite befindet sich die M8-Gewindemutter. Die Hülsen werden ohne Gewindestangen geliefert. Nicht nur für Stahlrohre.
Befestigungsmutter M8-M10.
Merkmale:
- einfache Montage
- verkauft mit einem Dämpfungsgummi
| Art. Nummer | Durchschnitt |
| 315 410 010 | 80 mm |
| 315 430 010 | 100 mm |
| 315 450 010 | 125 mm |
| 315 460 010 | 140 mm |
| 315 470 010 | 150 mm |
| 315 480 010 | 160 mm |
| 315 490 010 | 180 mm |
| 315 500 010 | 200 mm |
| 315 510 010 | 224 mm |
| 315 520 010 | 250 mm |
| 315 530 010 | 280 mm |
| 315 540 010 | 300 mm |
| 315 550 010 | 315 mm |
| 315 570 010 | 355 mm |
| 315 580 010 | 400 mm |
| 315 590 010 | 450 mm |
| 315 600 010 | 500 mm |
| 315 610 010 | 560 mm |
| 315 620 010 | 630 mm |
| 315 630 010 | 710 mm |
| 315 640 010 | 800 mm |
| 315 650 010 | 900 mm |
| 315 660 010 | 1000 mm |
Kanalklammer
Dient zur einfachen und schnellen Verbindung des Rohres mit C-Klammern, die an den Flanschen montiert sind und somit die einzelnen Teile des quadratischen Luftkanals verbinden. Nach dem Spannen der Klemmen passen die einzelnen Teile zusammen. Die Dicke beträgt 2,5 mm.
- Verpackung/ 200 Stück oder 300 Stück
Abmessungen:
- A: 32mm
- B: 19 mm
- C: 13 mm
- Skrutka M8 x 25mm
| Art. Nummer | Typ | Material |
| 303 021 013 | M8 x 25mm | verzinkt |

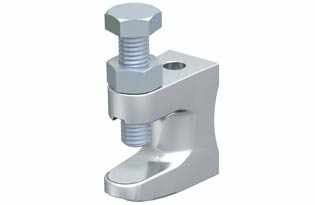

Trägerklemme
Dient zur Fixierung der Klimageräte in verschiedenen Bereichen. Die Klammern werden am Balken befestigt, in die Gewindestangen verschiedener Größen M6, M8, M10 eingeschraubt werden können, an denen einzelne Komponenten befestigt werden können.
| Art. Nummer | Typ | B [mm] | C [mm] | D [mm] | M [mm] | Max. zaťaženie[kg] |
| 313 140 008 | M8 | 38 | 35 | M8 | 10 | 112 |
| 313 140 010 | M10 | 45 | 42 | M12 | 10 | 245 |
Anker
Aus Stahl verankern geeignet für einfache Montage in Beton und einfache Montage und Demontage. Decken- und Wandmontage. Die Gewindestange oder Schraube wird ohne Kraftaufwand demontiert.
Verpackung 100 stücks
| Art. Nummer | Závit | Dížka kotvy | Dĺžka závitu | Priemer otvoru | Hĺbka otvoru |
Uťahovací moment
|
| 400 350 100 | M6 | 25 | 11 | 8 | 27 | 4,5 |
| 400 350 101 | M8 | 30 | 13 | 10 | 32 | 11 |
| 400 350 102 | M10 | 40 | 15 | 12 | 42 | 22 |
Messinganker
Geeignet für einfache Montage in Beton und einfache Montage und Demontage. Decken- und Wandmontage. Die Gewindestange oder Schraube wird ohne Kraftaufwand demontiert. Gewinde M8.
| Art. Nummer | Gewinde |
| 400 400 100 | M8 |
Halter Z
Dient zur Montage des Luftkanals. Scharniere sind mit einzelnen Teilen des Vierkantrohrs versehen. Die Gewindestangen sind an den einzelnen Scharnieren mit einem Gewinde versehen und werden mit den Ankerbolzen an der Wand befestigt.
Aufhängung Z – Zur Montage eines starren Rohres mit Bodenbefestigung. Belastbarkeit bis zu 50kg.
| Art. Nummer | Material | Karton |
| 313 120 010 | verzinkt | 100 Stück |
Halter R
Zum Einbau von Rundleitungen. Belastbarkeit bis 50kg, Vorhänge sind in 100 Stück verpackt.
| Art. Nummer | Material | Karton |
| 313 130 010 | verzinkt | 100 Stück |

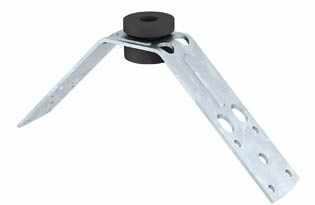

Halter „schmal“ V (Trapezgriff)
Zum Einbau von Rundleitungen. Belastbarkeit bis 50kg, Vorhänge sind in 100 Stück verpackt.
| Art. Nummer | Material | Karton |
| 313 130 020 | verzinkt | 100 Stück |
Halter L
Für die Montage eines Winkelrohres mit Randbefestigung. Belastbarkeit bis zu 50kg.
| Art. Nummer | Material | Karton |
| 313 110 010 | verzinkt | 100 Stück |
Kombischraube
Zur Befestigung von Wandhalterungen.
| Art. Nummer | Typ |
| 413 010 011 | M8 x 100 |
| 413 020 011 | M10 x 100 |
Schnellverschlussband
Verzinkte Version in einer Trommel 30m.
| Art. Nummer |
| 413 030 011 |
Sperren
Fuer das Schnellverschlussband
| Art. Nummer |
| 413 040 011 |
Tellerventile
Große Auswahl – Angebot auf Anfrage!
Revisionsdeckel
Sie haben am Umfang eine Gummidichtung, die verhindert, dass Luft aus dem Rohr entweicht. Revisionstüren werden in Klimaanlagen zur technischen Überprüfung der Rohrleitungen der Klimaanlage eingesetzt. Material und Eigenschaften: Zinkstahl, Gummidichtung, einfache Installation, einfacher Zugang zur Rohrreinigung.
Revisionsdeckel fuer viereckige Kanäle
| Art. Nummer | Bezeichnung | Abmessung |
| 308 100 010 | ID 18 | 180 x 80 mm |
| 308 100 020 | ID 21 | 200 x 100 mm |
| 308 110 010 | ID 315 | 300 x 150 mm |
| 308 110 020 | ID 32 | 300 x 200 mm |
| 308 120 010 | ID 42 | 400 x 200 mm |
| 308 120 020 | ID 43 | 400 x 300 mm |
| 308 130 010 | ID 53 | 500 x 300 mm |
| 308 130 020 | ID 54 | 500 x 400 mm |
| 308 140 010 | ID 64 | 600 x 400 mm |
| 308 140 020 | ID 65 | 600 x 500 mm |
| 308 150 010 | ID 75 | 700 x 500 mm |
Revisionsdeckel fuer runde Kanäle
| Art. Nummer | Abmessung | für ø min-Stand.-max |
| 308 180 010 | 180 x 80 mm | 76 – 80 – 92 |
| 308 200 010 | 180 x 80 mm | 93 – 100 – 114 |
| 308 210 010 | 180 x 80 mm | 115 – 125 – 130 |
| 308 210 011 | 180 x 80 mm | 131 – 140 – 150 |
| 308 210 015 | 180 x 80 mm | 151 – 160 – 170 |
| 308 220 010 | 200 x 100 mm | 130 – 140/150 – 155 |
| 308 230 010 | 200 x 100 mm | 156 – 160/180 – 190 |
| 308 240 010 | 200 x 100 mm | 191 – 200/224 – 240 |
| 308 250 010 | 200 x 100 mm | 241 – 250/280 – 300 |
| 308 260 010 | 200 x 100 mm | 301 – 315/355 – 360 |
| 308 260 020 | 300 x 200 mm | 260 – 280 – 300 |
| 308 270 010 | 300 x 200 mm | 301 – 315 – 340 |
| 308 280 010 | 300 x 200 mm | 341 – 355 – 380 |
| 308 280 110 | 300 x 200 mm | 381 – 400 – 420 |
| 308 280 120 | 300 x 200 mm | 421 – 450 – 470 |
| 308 280 130 | 300 x 200 mm | 471 – 500 – 530 |
| 308 290 010 | 400 x 300 mm | 370 – 400 – 420 |
| 308 300 010 | 400 x 300 mm | 421 – 450 – 470 |
| 308 310 010 | 400 x 300 mm | 471 – 500 – 530 |
| 308 320 010 | 400 x 300 mm | 531 – 560 – 600 |
| 308 330 010 | 400 x 300 mm | 601 – 630 – 670 |
| 308 340 010 | 400 x 300 mm | 671 – 710 – 750 |
| 308 350 010 | 400 x 300 mm | 751 – 800 – 850 |
| 308 360 010 | 400 x 300 mm | 851 – 900 – 950 |
| 308 370 010 | 500 x 400 mm | 520 – 560 – 600 |
| 308 380 010 | 500 x 400 mm | 601 – 630 – 670 |
| 308 390 010 | 500 x 400 mm | 671 – 710 – 750 |
| 308 400 010 | 500 x 400 mm | 751 – 800 – 850 |
| 308 410 010 | 500 x 400 mm | 851 – 900 – 950 |
| 308 420 010 | 500 x 400 mm | 951 – 1000 – 1060 |
| 308 430 010 | 500 x 400 mm | 1061 – 1120 – 1180 |
| 308 440 010 | 500 x 400 mm | 1181 – 1250 – 1320 |
| 308 450 010 | 500 x 400 mm | 1321 – 1400 – 1500 |
| 308 460 010 | 500 x 400 mm | 1501 – 1600 – 1800 |
Aluminium und Flexible Schläuche

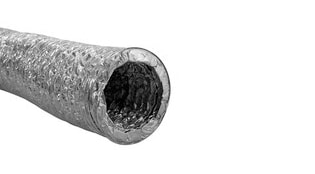

ALUVAC
Sehr starrer flexibler Schlauch. Die Hülle besteht aus Aluminiumlaminat und ist mit einer Stahldrahtspirale verstärkt, ideal für Lüftungskanäle in jedem Objekt. Das Design des Schlauchs bietet nahezu unbegrenzte Flexibilität.
| Art. Nummer | Abmessung |
| 600 100 102 | 102mm x 10m |
| 600 100 127 | 127mm x 10m |
| 600 100 152 | 152mm x 10m |
| 600 100 160 | 160mm x 10m |
| 600 100 203 | 203mm x 10m |
| 600 100 254 | 254mm x 10m |
| 600 100 315 | 315mm x 10m |
| 600 100 356 | 356mm x 10m |
| 600 100 406 | 406mm x 10m |
ISOVAC
Der wärmeisolierte flexible Schlauch ISOVAC 25 ersetzt das klassisch isolierte Rohr vollständig, verkürzt die Montagezeit erheblich und ermöglicht die Durchführung von Luftkanälen auch in sehr schwierigen Bereichen. Die Wärmedämmung besteht aus Mineralwolle, die äußere Schicht besteht aus Aluminium-Laminatfolie, die auch als wirksamer Schutz gegen Beschädigung des Schlauches dient.
| Art. Nummer | Abmessung |
| 600 200 102 | 102mm x 10m |
| 600 200 127 | 127mm x 10m |
| 600 200 152 | 152mm x 10m |
| 600 200 160 | 160mm x 10m |
| 600 200 203 | 203mm x 10m |
| 600 200 254 | 254mm x 10m |
| 600 200 315 | 315mm x 10m |
| 600 200 356 | 356mm x 10m |
| 600 200 406 | 406mm x 10m |
SONOVAC
Der wärme- und geräuschisolierte flexible Aluminiumschlauch mit Mikroperforation SONOVAC 50 ersetzt die klassisch isolierten Rohrleitungen vollständig, verkürzt die Montagezeit erheblich und ermöglicht die Durchführung der Luftkanäle auch in sehr schwierigen Bereichen. Die Wärmedämmung ist eine Mineralwolle, die durch eine Polyesterhülle geschützt wird, die verhindert, dass isolierende Fasern in das Rohr gelangen. Die Außenschicht besteht aus Aluminiumlaminatfolie, die auch als wirksamer Schutz gegen Schlauchschäden dient.
| Art. Nummer | Abmessung |
| 600 300 102 | 102mm x 10m |
| 600 300 127 | 127mm x 10m |
| 600 300 152 | 152mm x 10m |
| 600 300 160 | 160mm x 10m |
| 600 300 203 | 203mm x 10m |
| 600 300 254 | 254mm x 10m |
| 600 300 315 | 315mm x 10m |
| 600 300 356 | 356mm x 10m |
| 600 300 406 | 406mm x 10m |

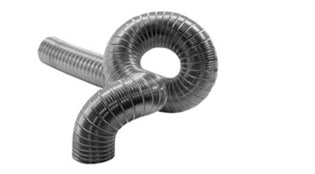

SEMIVAC
Semivac ist ein flexibles Aluminiumrohr mit kreisförmigem Querschnitt, das als Schwanenhals bezeichnet wird. Es ist für die Luftverteilung in Gebäuden konzipiert. Ideal für Haushaltshauben. Geliefert im komprimierten Zustand erreichen wir nach einem schnellen Ziehen die erforderliche Länge. Nicht für Kaminfutter geeignet.
Packungsinhalt: Der Schlauch wird in den Karton gedrückt.
| Art. Nummer | Abmessung |
| 600 400 100 | 102mm x 10m |
| 600 400 125 | 127mm x 10m |
| 600 400 150 | 152mm x 10m |
| 600 400 160 | 160mm x 10m |
| 600 400 200 | 203mm x 10m |
| 600 400 250 | 254mm x 10m |
| 600 400 315 | 315mm x 10m |
Montagematerial
Montageschieber
| Art. Nummer |
| 313 500 010 |
Klemme
Fuer kanalaussteifung.
| Art. Nummer | Material |
| 313 200 000 | Polyethylen |

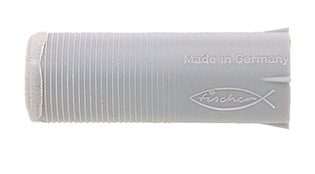

Nylonanker mit metrischem Gewinde M6
Der Dübel hat aufgrund seines großen Innendurchmessers eine hohe Entflechtung. Einfache und sichere Montage. Aufgrund des hohen Dilatationsgrades reagiert der Anker nicht auf Unregelmäßigkeiten im Untergrund. Vielseitig – Möglichkeit, Standard-Gewindestangen oder Schraubendreher zu verwenden.
| Art. Nummer |
| 413 210 000 |
Lochband/Montageband
| Art. Nr. | Bezeichnung | Material | Montageloch | Rollen | VE |
| 315 010 010 | Lochband 17 x 0,6 mm | verzinkt | 8,5 mm | 25 m | 125 m |
| 315 020 010 | Lochband 25 x 0,75 mm | verzinkt | 8,5 mm | 25 m | 125 m |
Jalousieklappen
Klicken Sie, um die Zeichnung zu vergrößern
Jalousieklappe serie JK-A-02
| Bauteilbezeichnung | Art. Nummer |
| Aluminiumlamelle 100mm x 5m | 700 010 000 |
| Blechlamelle verzinkt 100mm x 5m | 700 010 070 |
| Zahnradaußenliegend 100mm aus Kunstoff Für Stahlblech –und Aluminiumlamelle | 700 210 070 |
| Lagerteil Standard aus Kunstoff | 700 020 000 |
| Achse kurz aus Kunstoff | 700 23 0000 |
| Achse lang aus Kunstoff | 700 25 0010 |
| Antriebsachse 15 x 15 x 150mm aus Stahl verzinkt | 700 270 010 |
| Abdichtung | 700 370 010 |
| Eckwinkel 30mm verzinkt für U-Flanch | 700 190 000 |
| Eckwinkel 20mm verzinkt für U-Flanch | 700 310 010 |
| Seitenteil Stahlblech1,5mm verzinkt mit sechcskantlochung Lochabstand=100mm,175mm breit x2500mm lang | 700 300 010 |
| Sicherungs-und Dichtstopfen, 10 x 10 x 50mm, Kunststoff | 700 260 010 |
| Schleifringdichtung | 700 280 010 |
Klicken Sie, um die Zeichnung zu vergrößern
Jalousieklappe serie JK-I-02
| Bauteilbezeichnung | Art. Nummer |
| Aluminiumlamelle 100mm x 5m | |
| Blechlamelle verzinkt 100mm x 5m | 700 010 070 |
| Universalzahnrad innenliegend 100mm ausKunstoff Für Stahlblech-und Aluminiumlamelle | 700 210 070 |
| Lagerteil Standard aus Kunstoff | 700 080 000 |
| Achse kurz aus Kunstoff | 700 230 000 |
| Achse lang aus Kunstoff | 700 250 010 |
| Antriebsachse 15 x 15 x 150mm aus Stahl verzinkt | 700 270 010 |
| Abdichtung | 700 370 010 |
| Eckwinkel 30mm verzinkt für U-Flanch | 700 190 000 |
| Eckwinkel 20mm verzinkt für U-Flanch | 700 310 010 |
| Seitenteil Stahlblech1,5mm verzinkt mit sechcskantlochung Lochabstand=100mm,175mm breit x2500mm lang | 700 300 010 |
| Sicherungs-und Dichtstopfen, 10 x 10 x 50mm Kunststoff | 700 260 010 |
| Schleifringdichtung | 700 280 010 |
Klicken Sie, um die Zeichnung zu vergrößern
Jalousieklappe serie JK-I-04G
| Art. Nummer | Bauteilbezeichnung |
| 700 080 000 | Aluminiumlamelle 100mm x 5m |
| 700 000 010 | Gummidichtung für Aluminiumlamelle1 |
| 700 090 000 | Zahnrad innenliegend 100mm aus Kunstoff |
| 700 020 000 | Lagerteil Standard aus Kunstoff |
| 700 250 010 | Achse lang aus Kunstoff |
| 700 270 010 | Antriebsachse15 x 15 x 150mm aus Stahl verzinkt |
| 700 370 010 | Abdichtung |
| 700 190 000 | Eckwinkel 30mm verzinkt für U-Flanch |
| 700 310 010 | Eckwinkel 20mm verzinkt für U-Flanch |
| 700 300 010 | Seitenteil Stahlblech 1,5mm verzinkt mit sechcskantlochung Lochabstand=100mm, 175mm breit x2500mm lang |
